1. 说明

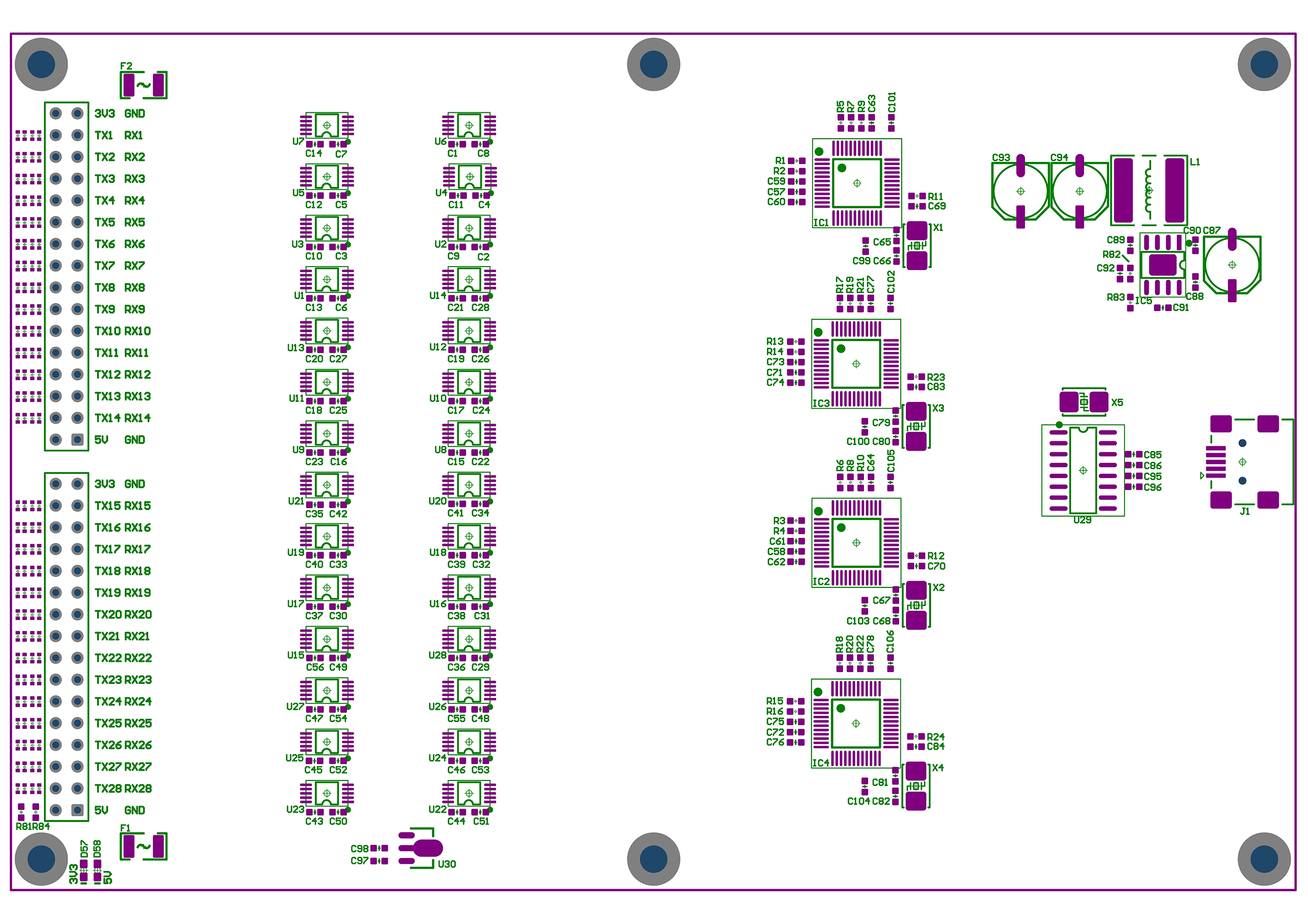

常规的位号图只导出了丝印层和位号文字，在某些复杂高密度的板子上封装没有丝印框，按照我的配置效果图如下：

2. 操作教程

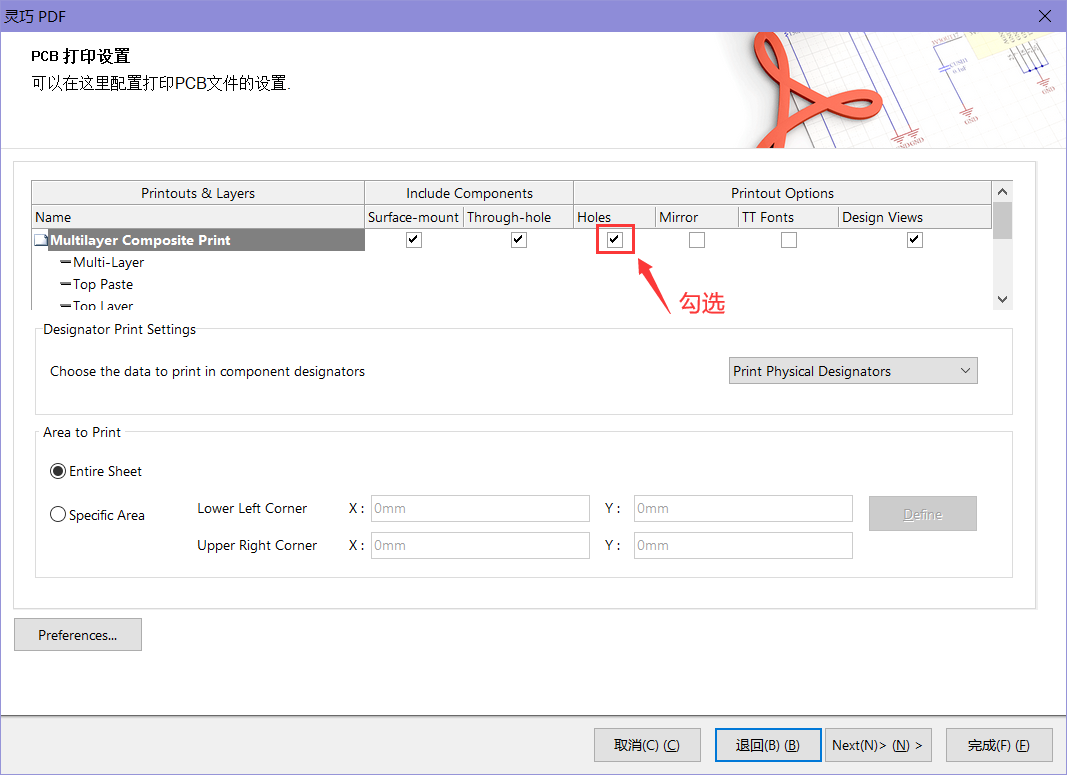

首先，AD打开需要导出位号图的PcbDoc文件，然后菜单栏选择 文件>智能PDF>下一步(Next)，不需要导出原理图就选择当前文件，然后点下一步(Next)，默认继续点下一步(Next)，然后来到如图界面，勾选Holes，让孔显示

多余的层选中，可右键>Delete删除，只留以下6个层，并且层顺序一定要按照如下顺序排列：

1. Multi-Layer (显示插件焊盘)

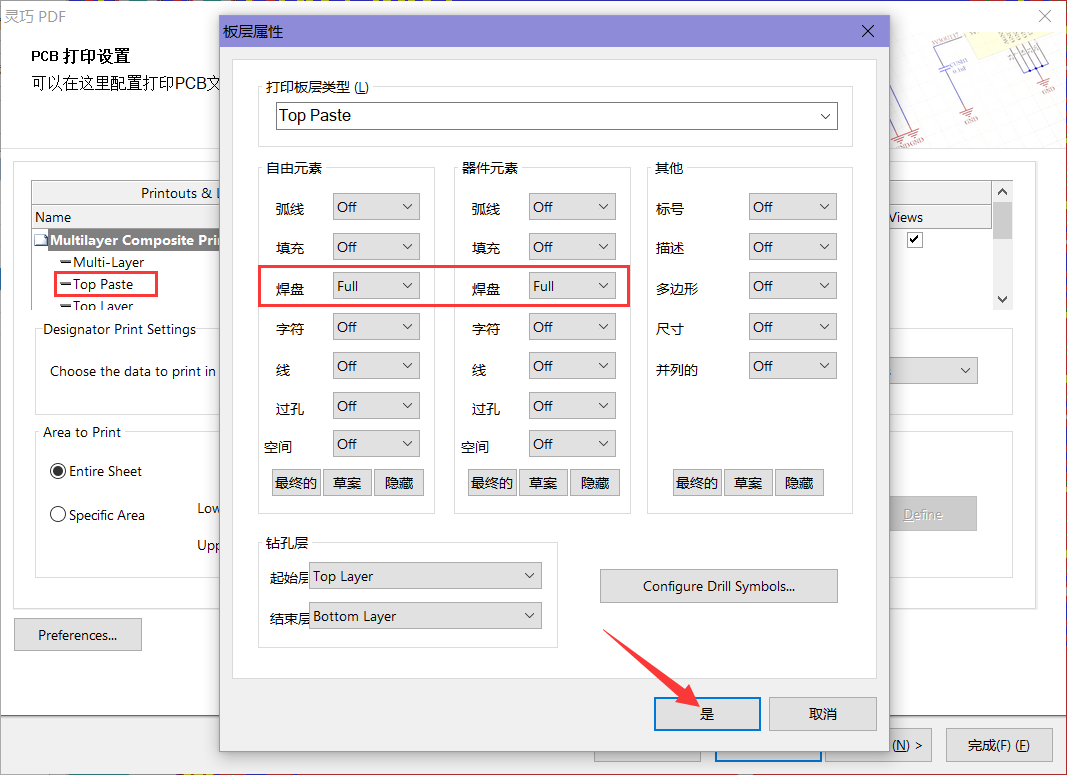

2. Top Paste (显示锡膏盘，会覆盖掉大部分贴片焊盘元素)
3. Top Layer (显示贴片焊盘)

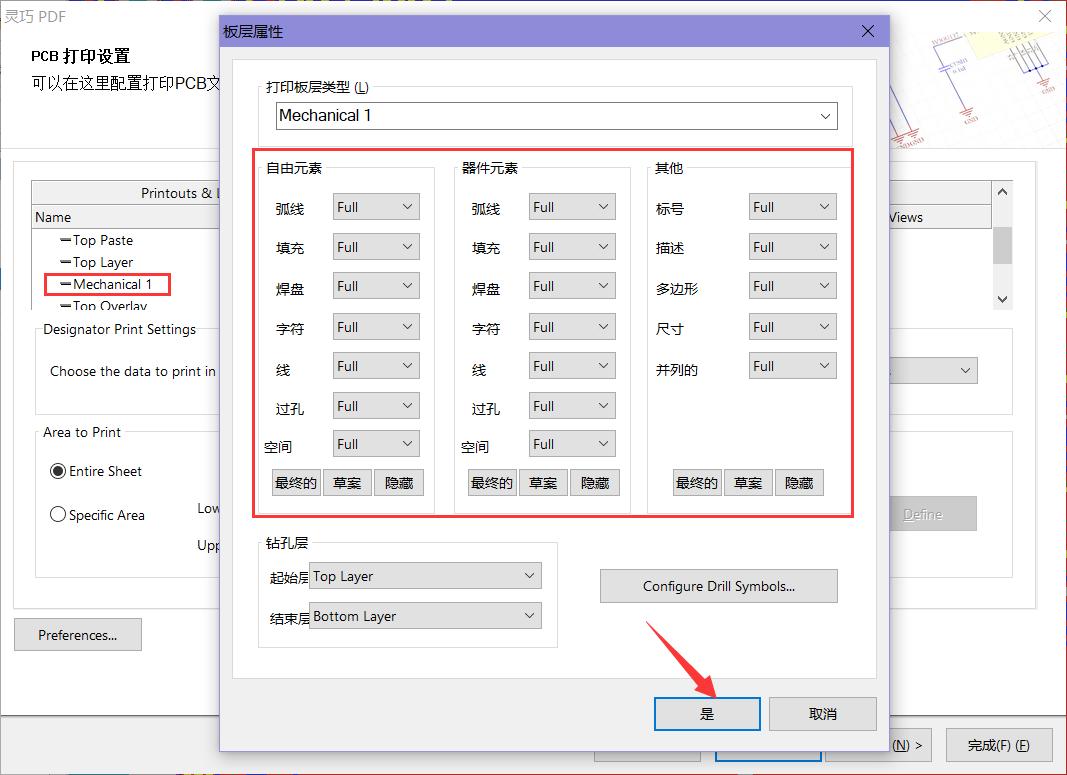

4. Mechanical 1 (显示外框和开槽，如果你用Keep-out layer做外框和开槽层，那这里就改为Keep-out layer)

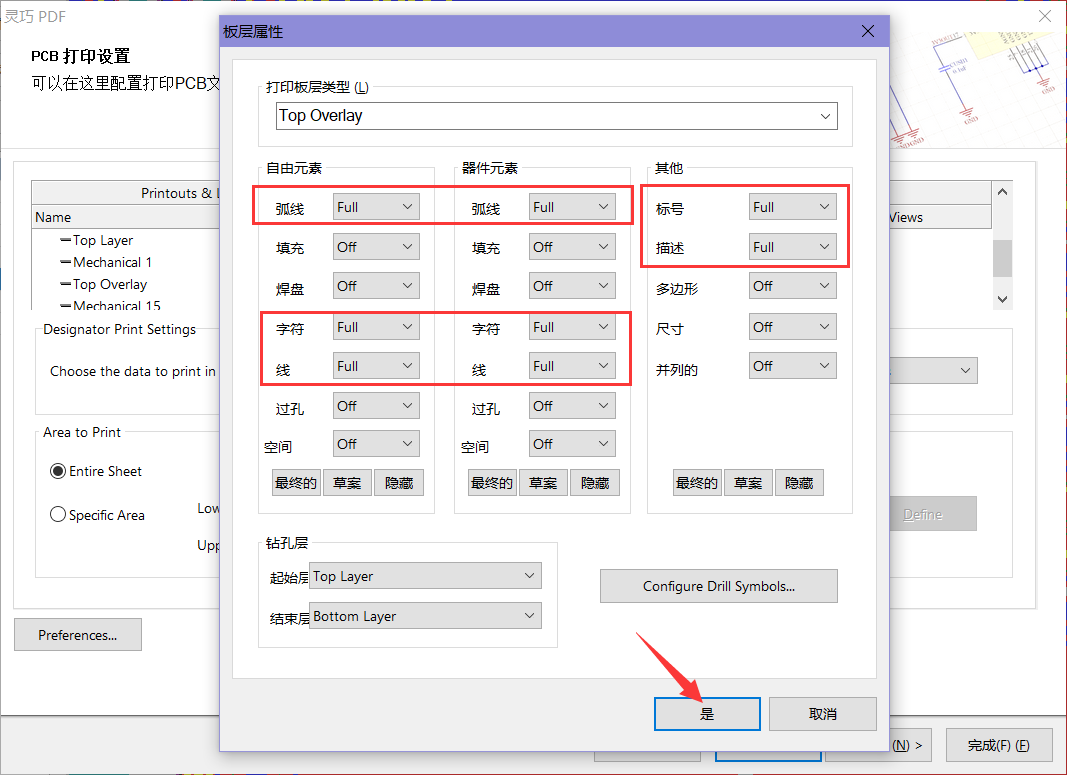

5. Top Overlay (显示丝印框和位号图，其他相关的取决于元素显示设置)

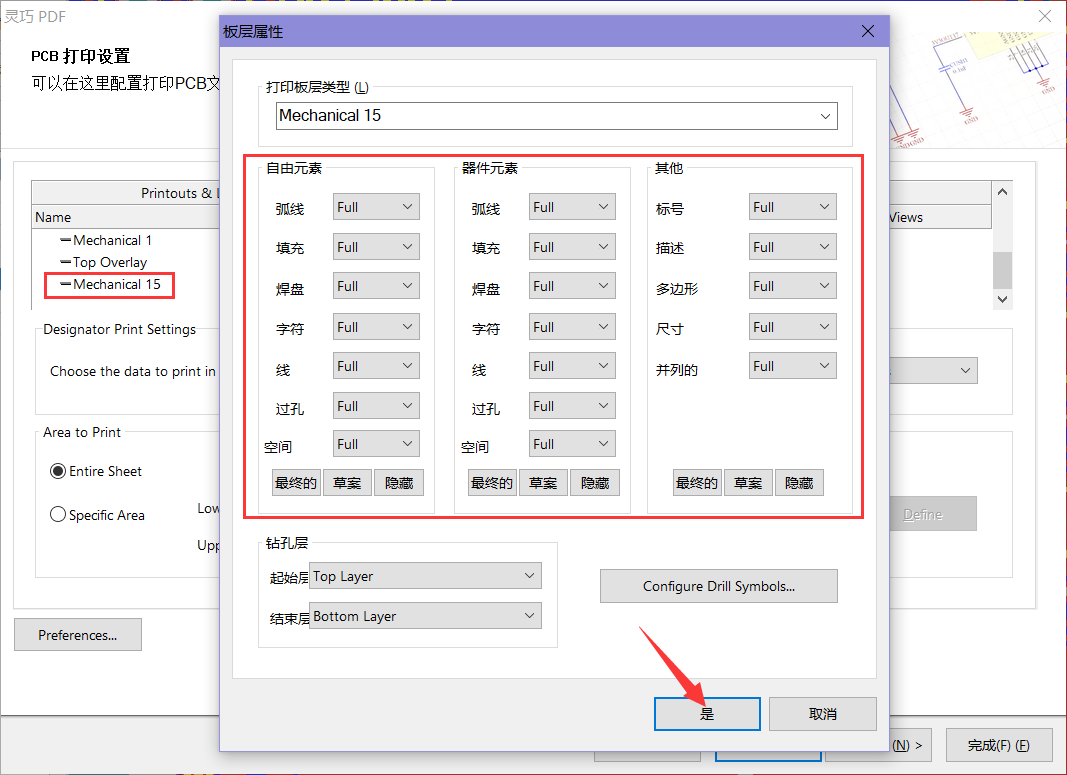

6. Mechanical 15  (可不要，主要显示坐标点和占位框的，显示与否具体取决于你封装有没有)

如果调整顺序，那么单击选中需要调整的层，右键>Move Up(向上调整)，Move Down(向下调整)

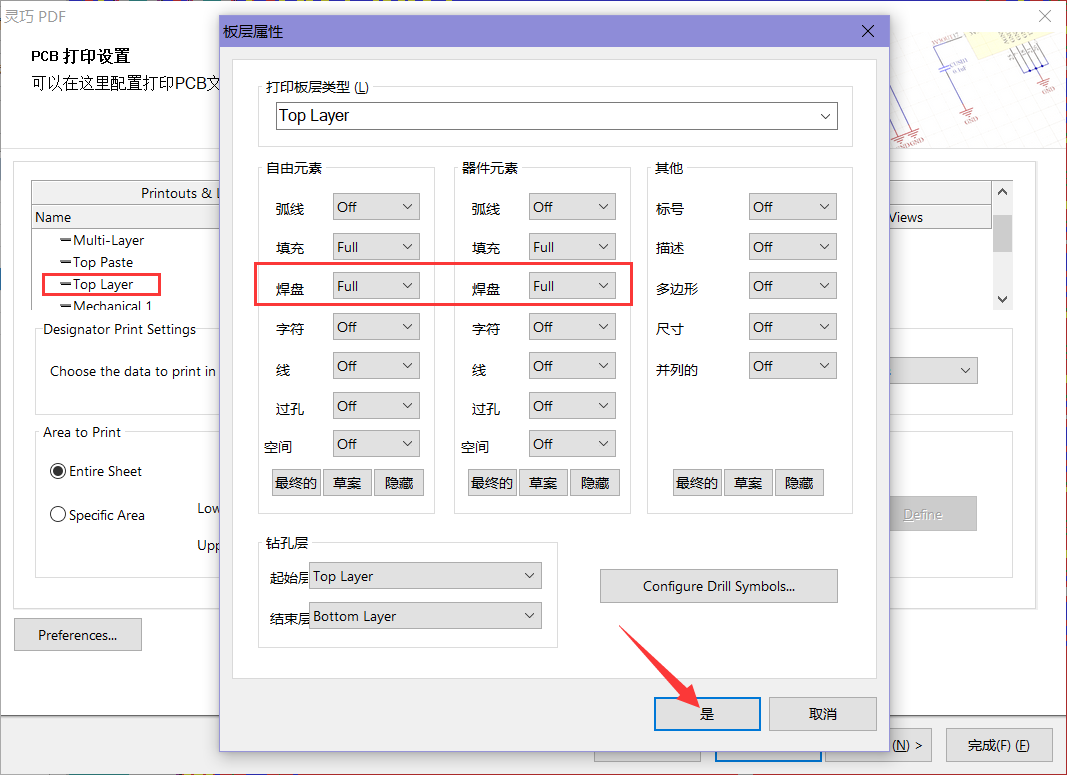

接着分别双击各层，按照如下图设置好要显示的元素：

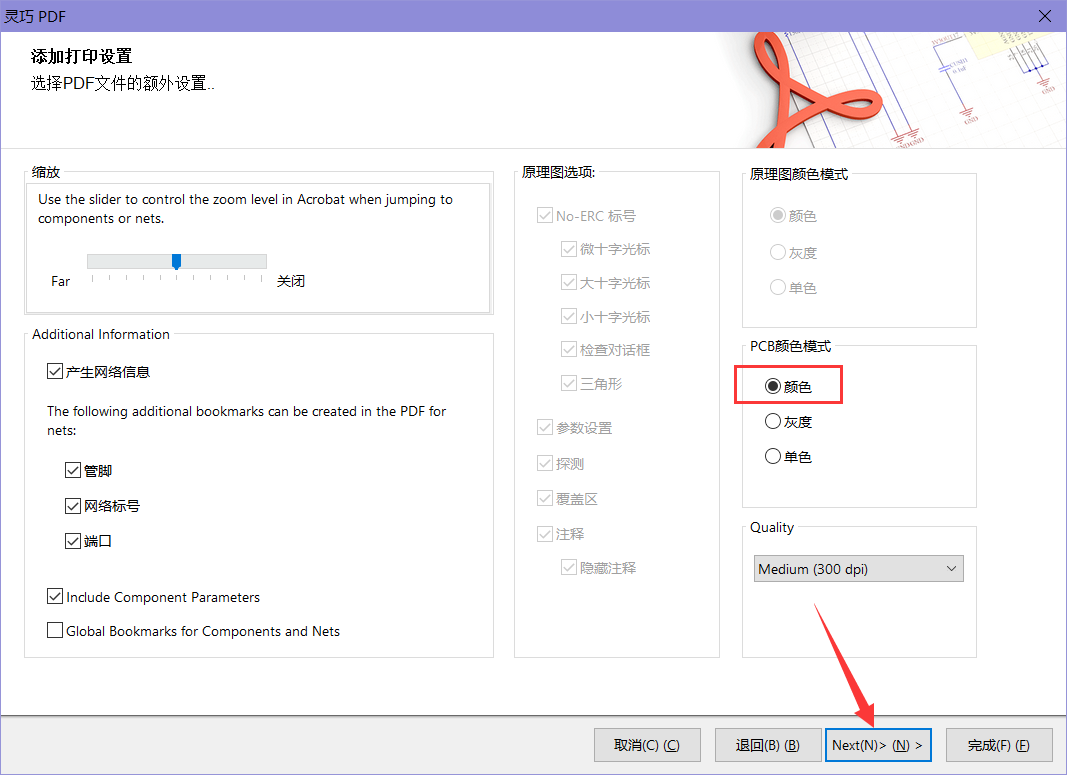

设置完后如下界面，PCB颜色模式选择颜色，当然你也可以选择灰度或者单色，适合黑白打印机。其他选项可默认不动，直接下一步(Next)或者直接点完成即可

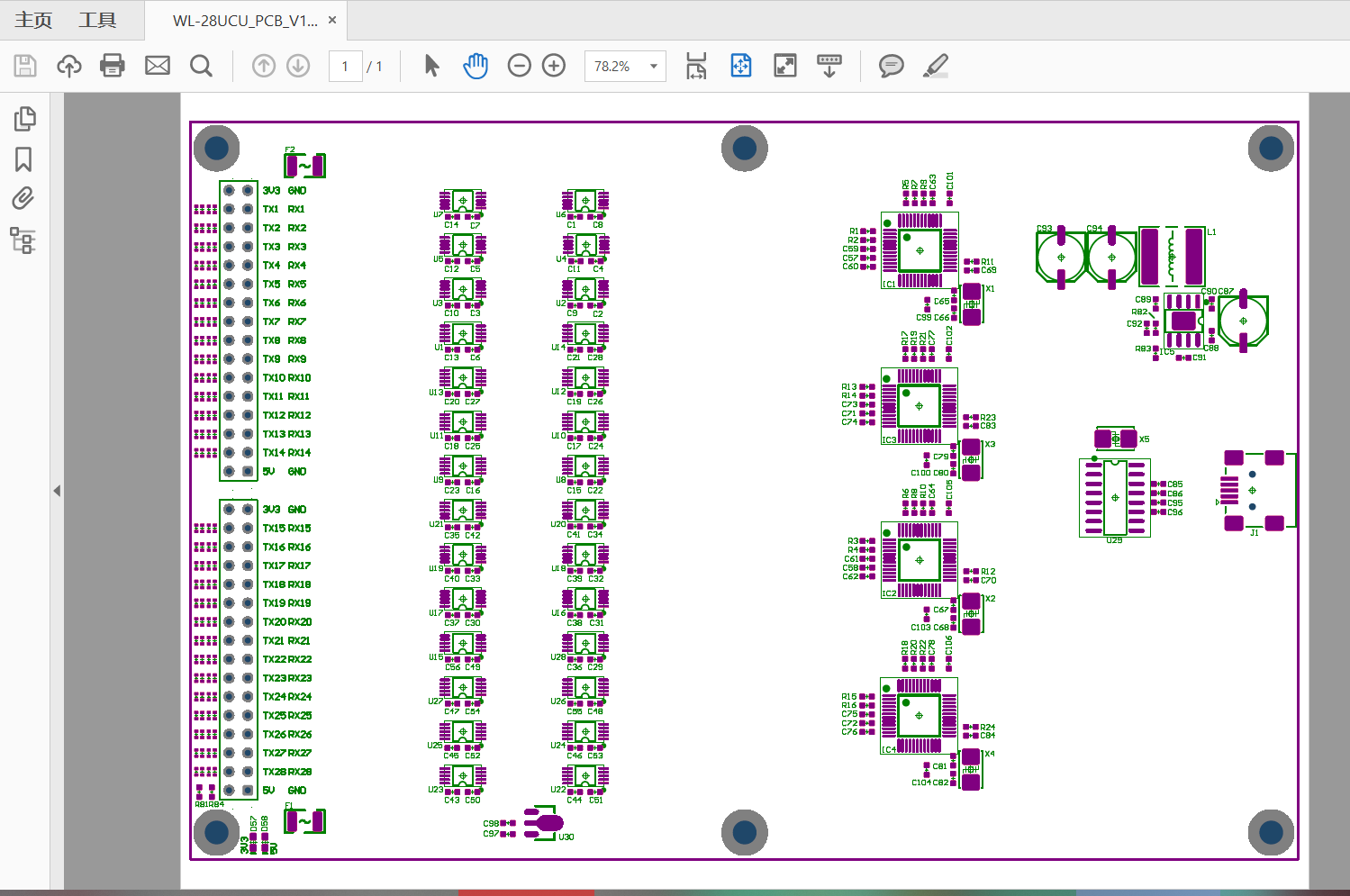

然后PDF坐标文件就导出来了，文件默认在你PCB文件同级目录里
